Bonjour à tous, voici un tuto pour mesurer le retard et l'avance de l'ouverture et de la fermeture des soupapes.

C'est en lisant cette page que l'idée m'est venu.
http://perso.orange.fr/richardleroy/MF835DS/DiagAdmEch.htm


Matériel nécessaire:
-Une pair de ciseaux
-Une feuille cartonnée
-Un rapporteur
-Un jeu de cales
-Une clef de 14
-Trousse à outil de la moto
-Un serre flexe
-Un bout de file de fer de 15 cm de long.

Temps nécessaire:
-Environ deux heures pour les mesures si vous êtes pointilleux.
-Environ une heure pour réaliser le cercle de mesures.






1° étape: Réalisation et mise en place:

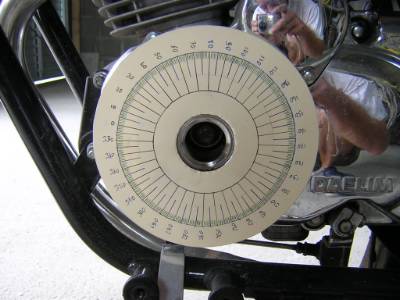

-Réaliser à l'aide d'un rapporteur un cercle gradué de 0 à 350°, découper en son centre un autre cercle de 40 mm  ce qui permettra ajustement précis.
-Positionner le sur le carter de l'alternateur à l'aide de double face, centrer le bien, la position du zéro n'a pour l'instant pas d'importance.



2° étape: Réglage du zéro:

-Avant cette opération prenez soin de régler vos soupapes, et lisez le tuto de Michel pour mieux comprendre la suite. http://101849.aceboard.net/101849-2628-18089-0-essais-transfert-tuto.htm

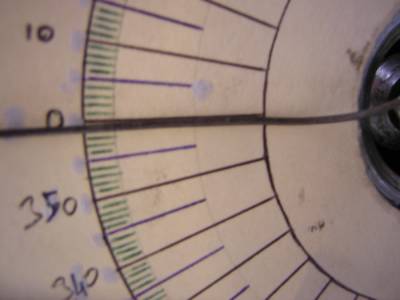

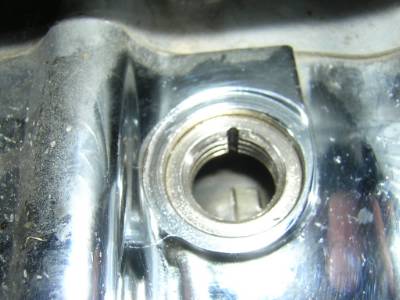

-Tourner le vilebrequin dans le sens inverse d'une aiguille d'une montre de manière à ce que le repère T s'aligne. Puis réglez votre aiguille de mesure, que vous aurez préalablement fixer sur la clef de 14, sur le zéro en prenant soin de bien mettre la clef en appui et en rattrapant le jeu.


-Vous pouvez mesurez le jeu de la clef en degrés, vous en aurez besoin par la suite car les ressorts des soupapes vous obligent à certaines mesures de retenir la clef. Vous pourrez donc ensuite retiré celui ci de la valeur de votre mesure. Pour moi il était de 7°.





3° étape: Mesure sur VT:

-Mes valeurs de référence viennent de la revue technique, elles ont été prises sans jeu et un déplacement de un mm des soupapes.

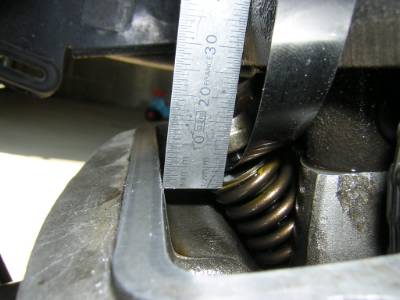

-J'ai donc glissé une cale pour rattraper le jeu et positionner un réglé pour mesurer la descente des soupapes. D'ailleurs mes erreurs de mesures viennent de cette mesure qui est difficile à faire (si quelqu'un à une idée pour améliorer la lecture de la descente des soupapes)




                          Valeurs revue            Mesurés
ouverture admission        17° avant PMH               15°
fermeture admission        19° Après PMB               23°
ouverture échappement      33° Avant PMB               35°
Fermeture échappement       3° Après PMH                0°



Les mesures sont plutôt rassurantes au vu des erreurs de mesures.
